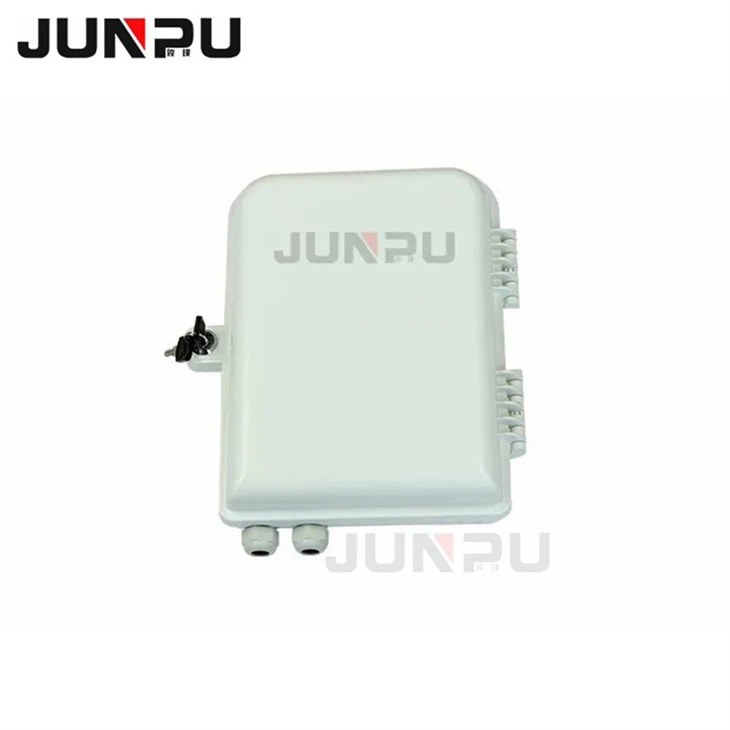

جعبه خاتمه فیبر نوری 16 دیوار هسته نصب شده
شرح محصولات
این تجهیزات به عنوان یک نقطه خاتمه برای کابل فیدر برای اتصال با کابل قطره در سیستم شبکه ارتباطی FTTX استفاده می شود. تقسیم فیبر ، تقسیم ، توزیع می تواند در این جعبه انجام شود و در همین حال محافظت و مدیریت محکم را برای ساختمان شبکه FTTX فراهم می کند.
این جعبه دیواری جعبه خاتمه فیبر دارای یک طراحی افزونه جمع و جور است و این طرح را هم همه کاره و مدرن می کند. برای استفاده در شبکه های FTTX ایده آل است و سهولت استفاده از آن باعث می شود در سایر محیط های شبکه بسیار مفید باشد. این برای استفاده با انواع آداپتورها ایده آل است و از خم شدن خوبی برخوردار است.
در برنامه های FTTH ، جعبه ترمینال یک جعبه توزیع است که به طور خاص برای مدیریت کابل های نوری طراحی شده است. هدف اصلی آن خاتمه کابل نوری و اتصال هسته و رنگدانه کابل است. یک جعبه ترمینال معمولی از سه قسمت تشکیل شده است ، یعنی عنصر محافظت از اتصال فیبر نوری ، عنصر داخلی و پوسته بیرونی. اجزای داخلی آن معمولاً در یک محفظه دارای درجه IP محصور می شوند ، که از مواد مقاوم در برابر ضربه و محکم ساخته شده است تا از آسیب های ناشی از کار و قرار دادن جلوگیری شود. وسایل ، سینی های فیبر ثابت و فریم های پشتیبانی بخشی از اجزای داخلی جعبه ترمینال فیبر نوری هستند. مؤلفه اصلی در ساختار داخلی این قاب پشتیبانی است. فیبر نوری را به صورت منظم حفظ کنید. برای اینکه برای مدت طولانی در خارج از منزل انجام شود ، اجزای FTB باید ضد گرد و غبار باشند و از مقاومت در برابر خوردگی خوبی برخوردار باشند. پوسته بیرونی آن باید به راحتی باز شود و یک قفل برای جلوگیری از ضربات احتمالی داشته باشد.
|
نام محصول |
16 جعبه توزیع فیبر نوری (جعبه خاتمه) |
|
شکل |
کل ساختار محصور ، در شکل خوبی باشید |
|
اندازه |
263mm (ح)*174mm (w)*110mm (d) |
|
وزن |
1.2 کیلوگرم |
|
مادی |
رایانه شخصی+ABS |
|
مشخصه |
1. سطح ضد آب ، ضد آب ، ضد گرد و غبار ، سطح حفاظت تا IP65 2. پلاستیک با وزن-سبک قدرت استحکام را ارائه می دهد 3. مقاومت در برابر حمله شیمیایی و UV |
|
مشخصات |
JZ-1361-16i |
JZ-1361-16P |
JZ-1361-16F |
JZ-1361-16F-2 |
|
مادی |
رایانه شخصی+ABS |
|||
|
بنادر ورودی |
1 midspan+2 غده کابل (کل 4 پورت) |
|||
|
بنادر خروجی |
16 |
16 |
16 |
16 |
|
هسته |
16 |
16 |
16 |
16 |
|
رنگ |
سیاه یا سفید خاکستری (اختیاری) |
|||
|
درجه IP |
65 |
65 |
65 |
65 |
|
نصب آداپتور |
16 (SC LC) |
/ |
/ |
16 (SC LC) |
|
نصب PLC |
پشتیبانی (1x8 یا 1x16) |
پشتیبانی (1x8 یا 1x16) |
پشتیبانی (1x8 یا 1x16) |
پشتیبانی (1x8 یا 1x16) |
|
نوع PLC |
مینی نوع |
نوع درج |
مینی نوع |
مینی نوع |
|
ابعاد کابل ورودی |
Midspan (13.5 میلی متر)/غده کابل (12 میلی متر) |
|||
|
کابل خروجی |
کابل قطره 2x3 و<4.5 round cable |
|||
|
روش نصب |
نصب دیوار یا نصب قطب |
|||
|
بعد |
287x172x102mm |
|||
|
شماره سینی شکاف |
/ |
/ |
4 |
4 |
مشخصات
|
نیاز محیطی |
داده های فنی اصلی |
ظرفیت |
||
|
دمای کار |
-40 درجه ~+75 درجه |
از دست دادن |
کمتر از یا برابر با 0.2dB |
1*16 PLC Splitter ، آداپتورهای 16 SC/LC |
|
رطوبت نسبی |
کمتر از یا مساوی با 85 درجه (درجه+30 درجه) |
از دست دادن بازگشت UPC |
بزرگتر از یا برابر با 50dB |
|
|
فشار جوی |
70kpa ~ 106kpa |
از دست دادن بازگشت APC |
بزرگتر از یا برابر با 60dB |
|
ویژگی
ویژگی ها:
1. گیره برای کابل فیدر و کابل قطره ای ، ترکیب فیبر ، تثبیت ، ذخیره سازی ، توزیع و غیره همه در یک.
2. کارد و چنگال ، پچ ، وصل ، بدون ایجاد مزاحمت در یکدیگر ، نصب آداپتور SC نوع کاست ، تعمیر و نگهداری آسان.
پانل توزیع 3. می تواند به سمت بالا بچرخد ، کابل فیدر را می توان به روش فنجانی با هم قرار داد ، برای نگهداری و نصب آسان است.
4.Cabinet را می توان با راه نصب دیواری یا مجهز به مجهز ، مناسب برای استفاده های داخلی و خارجی نصب کرد.
برنامه:
1. به طور گسترده در شبکه دسترسی FTTH استفاده می شود.
2. شبکه های ارتباطات
شبکه های ارتباطی داده ها
4. شبکه های منطقه محلی
